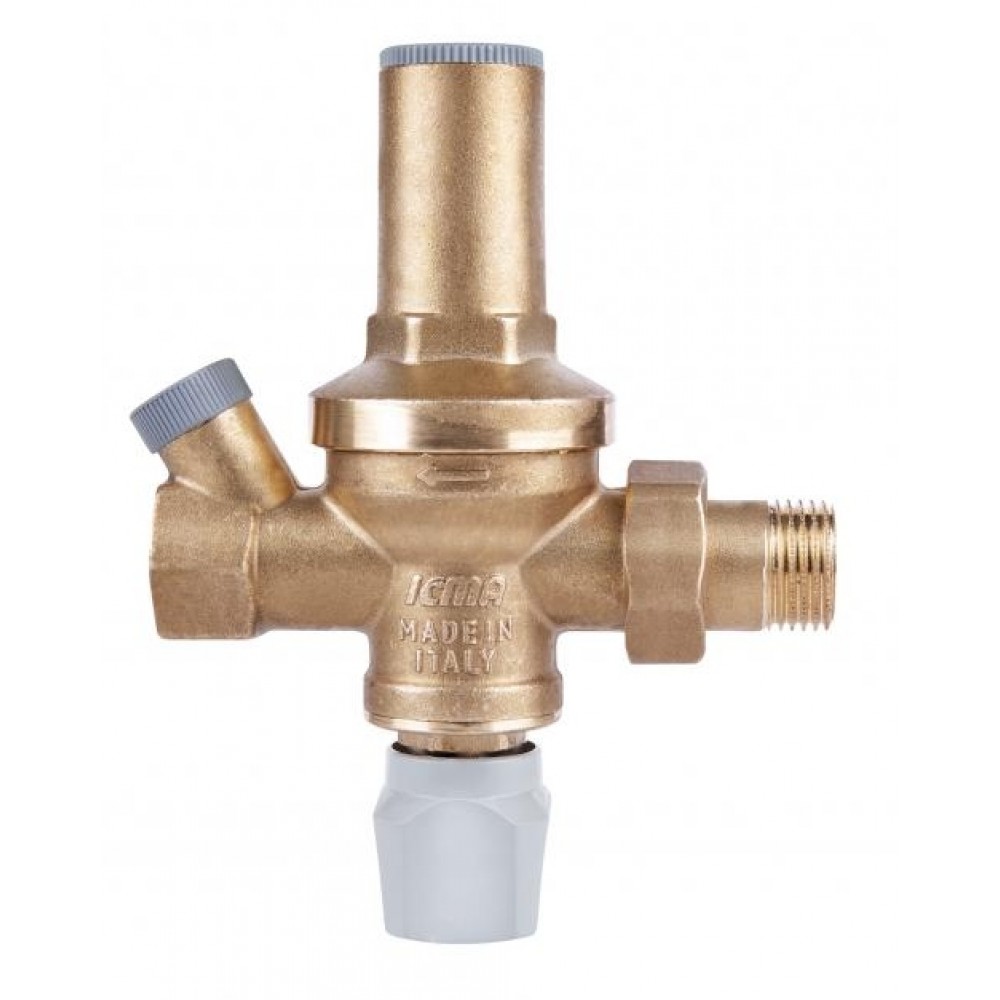

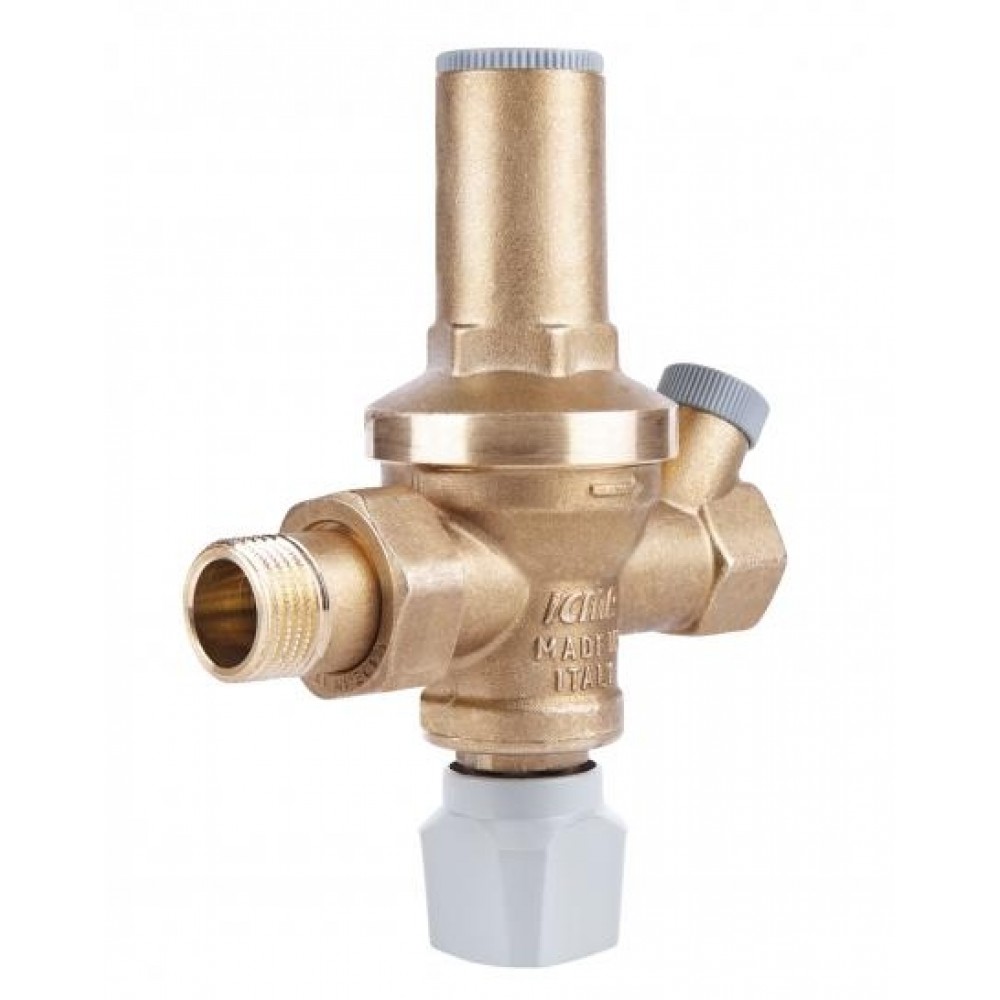

Клапан автоматичного підживлення ICMA 1/2" №249 (1-6 bar)
Клапан автоматичного підживлення ICMA 1/2" №249 (1-6 bar) призначений для автоматичного підливання рідини в систему опалення або кондиціювання. Артикул 91249AD05. Країна виробник Італія. Гарантія 24 місяці
Клапан автоматичного підживлення ICMA встановлюється на трубі подачі води і після першої затоки системи повинні підтримувати на одному рівні значення тиску в системі, підливаючи воду з водопроводу. Фабричне налаштування тиску 1,5 бар, це значення можна змінити. Автоматичні підживлювальні клапани використовуються в опалювальних системах з метою заповнити витрати рідини, що вийшла із системи через дегазатори.
Підживлювальний клапан ICMA арт. 249 включає в одному корпусі функції та переваги 5 інструментів контролю:
1. Редуктор тиску. У момент заповнення системи редуктор тиску забезпечує постійне надходження води з водопроводу, до моменту досягнення встановлених значень тиску, після чого надходження води автоматично перекривається. У звичайних умовах роботи підтримує одному рівні значення тиску на вході в клапан, і автоматично компенсує навіть незначні зміни викликані викидом повітря через повітровідвідники, або зміною температури теплоносія в системі. Також можна змінити значення попередньо встановленого на фабриці тиску за допомогою дій, описаних у параграфі «налаштування робочого тиску».
2. Фільтр. Установка підживлювального клапана завжди рекомендована на трубі подачі води, і як наслідок дуже важлива наявність фільтра на вході. Фільтр служить для затримування нерозчинних у воді частинок, що надходять з водопроводу, покращує роботу як самого клапана, так і інших виробів, встановлених у системі, захищає їх деталі (прокладки, мембрани, затвори) від забруднень, які можуть призвести до виходу з ладу або до непридатності .
3. Зворотний клапан. Зворотний клапан потрібен для запобігання зворотному струму води із системи у водопровід. Подібне може статися у разі несподіваного зниження тиску у водопроводі або при підвищенні тиску в системі події, наприклад, через підвищення температури води.
4. Перекриваючий клапан. Після заповнення системи, закривши кран, що перекриває, водопровід, відключається від системи, що дає можливість у разі поломки або протікання системи, перекрити подачу води з водопроводу в систему. Ця операція повинна проводитися лише кваліфікованим персоналом, оскільки в майбутньому буде потрібно періодично контролювати величину тиску.
5. Манометр Необхідний для прямого та невідкладного контролю за тиском усередині системи. Манометр у комплекті має шкалу 0-6 Бар.

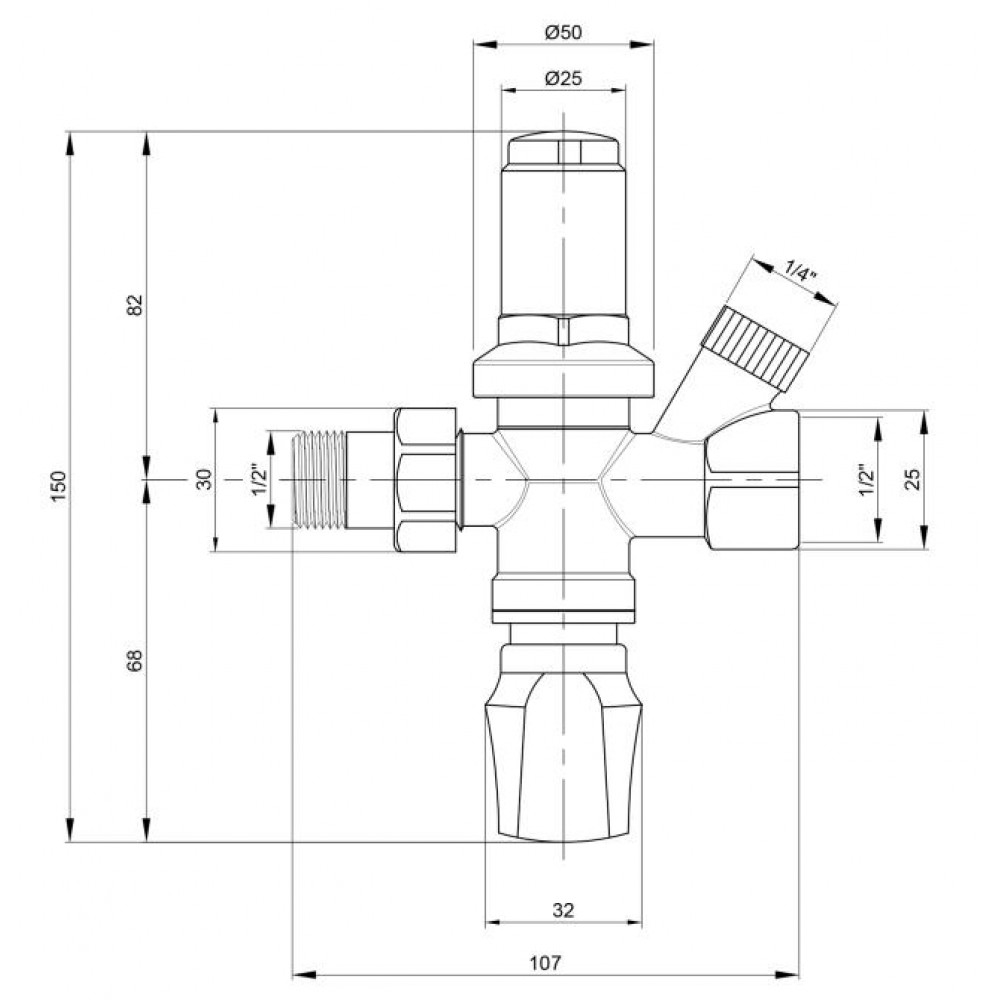

Технічні характеристики клапана підживлення ICMA 1/2" №249:
Корпус - Латунь CW 617 N - UNI EN 12165
Патрубок, американка - Латунь CW 617 N - UNI EN 12165
Діафрагма та внутрішні деталі - Латунь CW 614 N - UNI EN 12164
Пружина - Нержавіюча сталь
Прокладки - Пероксидний каучук EPDM
Теплоносій - Вода
Робочая температура - 5÷90°C
Макс тиск на вході - 10 bar
Діапазон налаштування на вході - 1÷6 bar
Фабричне налаштування на вході - 1,5 bar
Основне підключення - 1/2"
Підключення манометра - 1/4"
