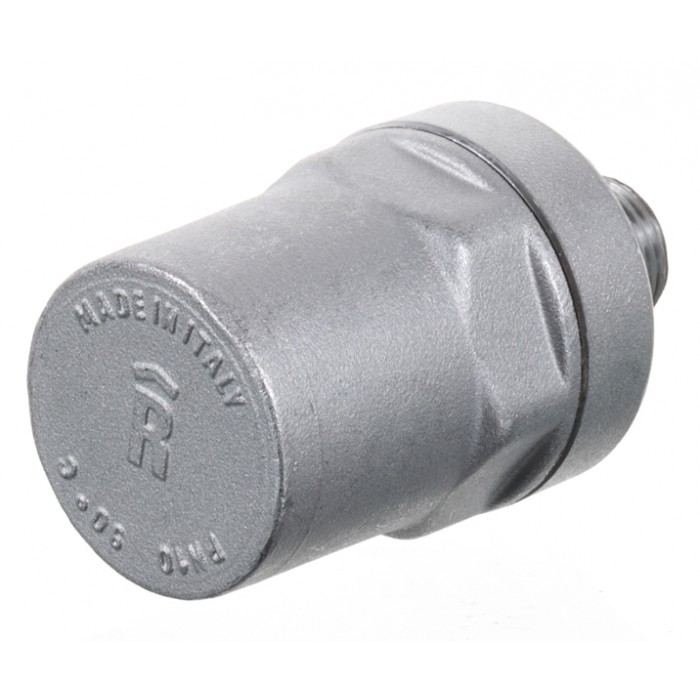

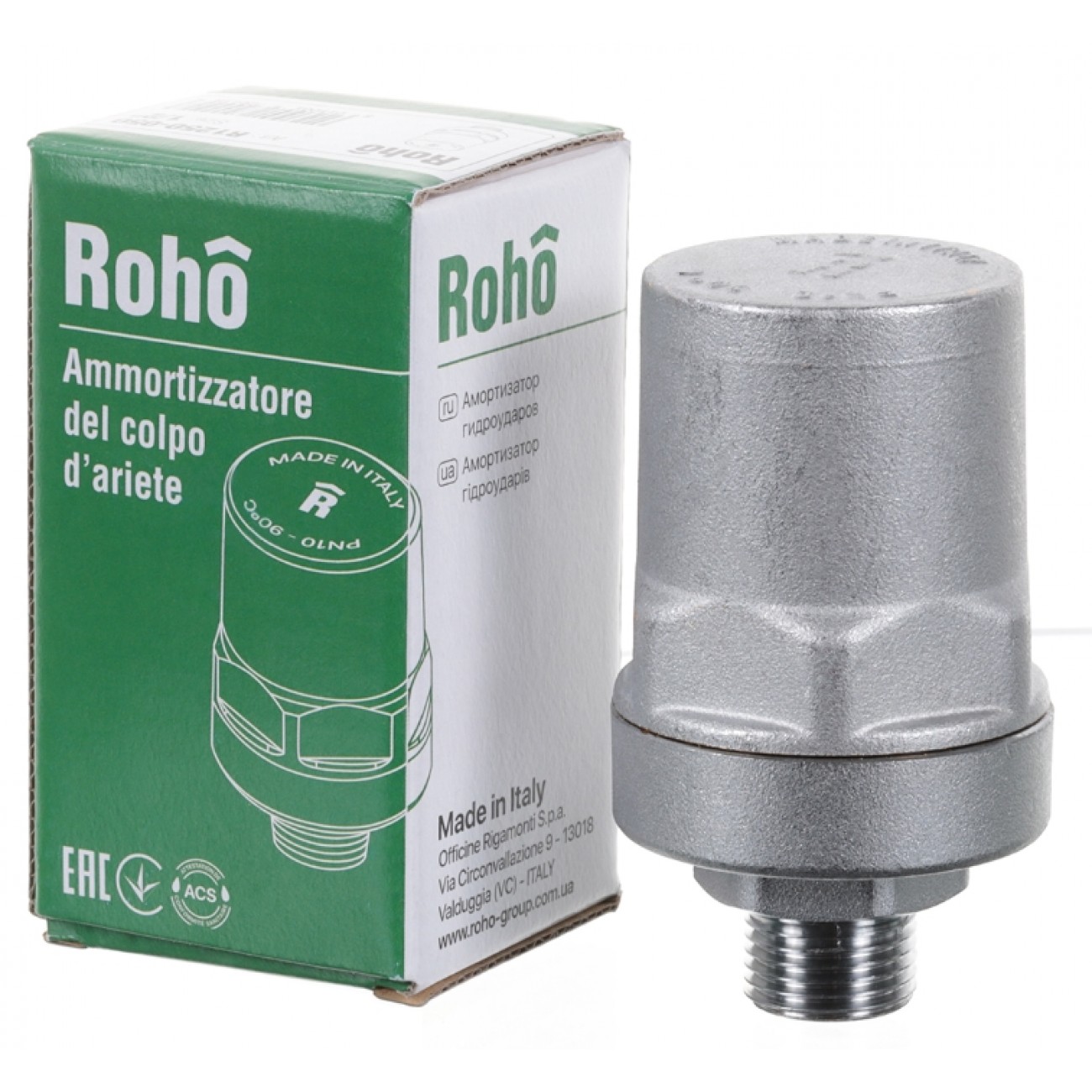

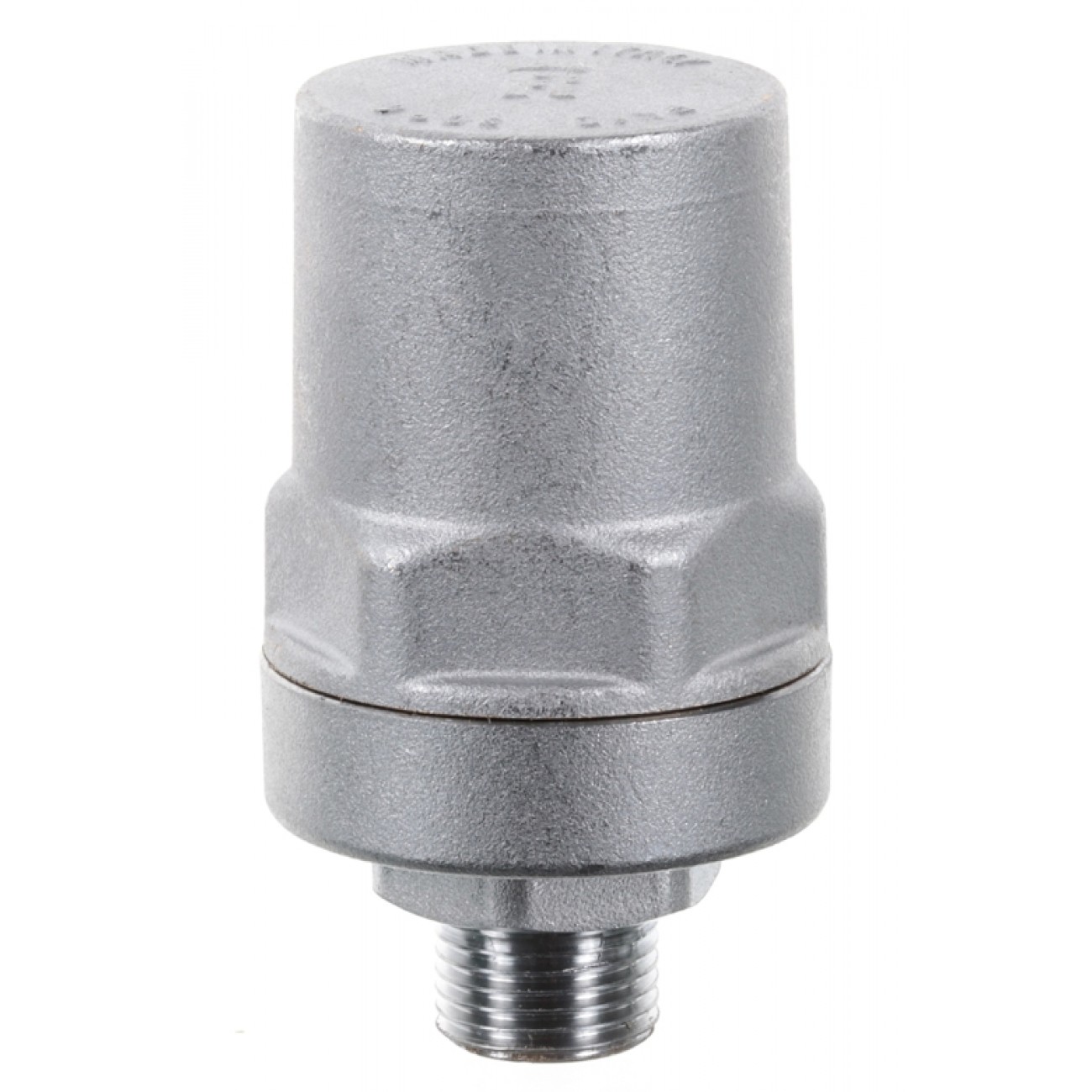

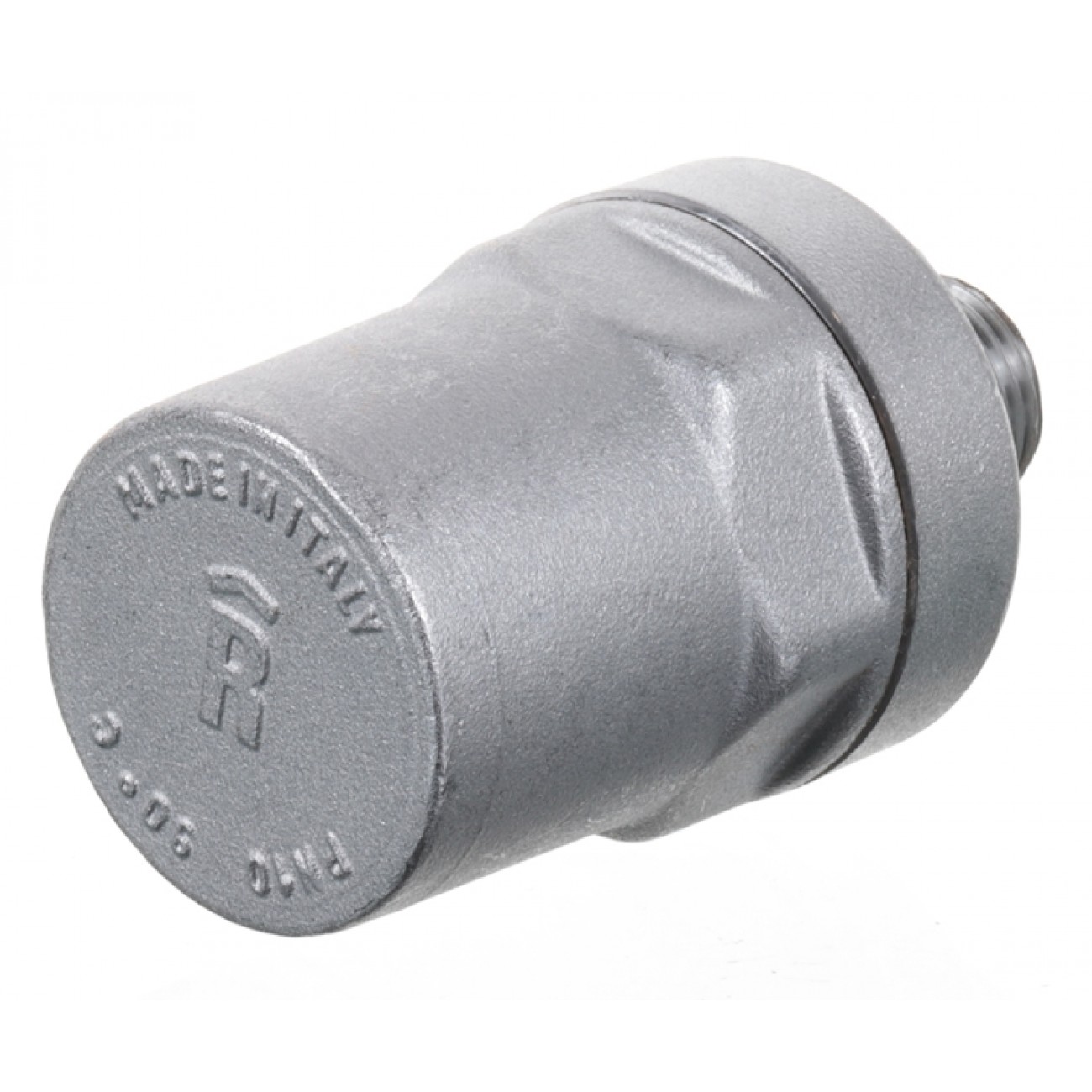

Амортизатор гидроударов ROHO R1250-050 PN50 1/2"
Амортизатор гидроударов ROHO R1250-050 PN50 1/2” разработан и предназначен для смягчения последствий гидроудара, образующегося в закрытом трубопроводе, когда скорость жидкости резко изменяется, проявляясь в быстрой последовательности роста и падения давления, что создает нестабильность, шумы в трубопроводе и может привести к повреждению подключенных к ним устройств и оборудования. Страна производитель Италия (завод Officine Rigamonti S.p.a.).
Амортизатор гидравлического удара ROHO R1250-050 должен быть установлен в непосредственной близости от устройств, которые могут вызвать это явление, например шаровые краны, электромагнитные клапаны, смесители и другие компоненты системы, предназначенные для перекрытия потока воды в трубопроводе. Устройство разработано, изготовлено и испытано в соответствии с рабочим листом KIWA BRL K632/03. Использование гидроудара амортизатора предложено системой UNI 9182 “Системы подачи и распределения горячей и холодной воды. Проектирование, установка и тестирование”.
Требования к установке и обслуживанию амортизатора гидроударов ROHO R1250-050
Для получения максимальной производительности устройства необходимо учитывать следующее:
- На входе в водопроводную систему необходимо установить редуктор давления, рекомендуемый диапазон регулировки которых должен быть между 2,5 и 4 бар.
- При монтаже новой трубопроводной системы, обеспечить правильное определение размеров труб, сводя к минимуму скорость потока.
- Промыть трубопровод для удаления примесей, которые могут привести к повреждению устройства и аннулировать гарантию изготовителя.
- Убедитесь, что входное давление и температура – в пределах допустимых диапазонов.
- Для герметизации соединения рекомендуется использовать уплотняющий материал для гидравлических систем (из PTFE или эквивалентного материала).

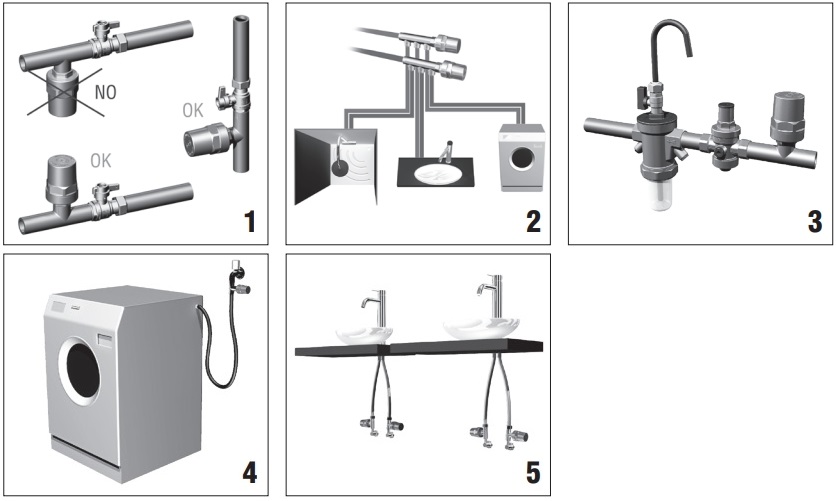

Амортизатор должен быть установлен на трубопроводной системе возле тех устройств, которые могут привести к возникновению явления «гидравлического удара», чтобы как можно быстрее нейтрализовать ударную волну. Устройство должно быть установлено только вверх в вертикальном положении или горизонтально. Не рекомендуется установка в перевернутом положении (рис.1). Устройство может быть установлено, например, на распределительных коллекторах холодной и горячей воды, питающих конечные точки потребления (рис.2) или у каждой водоразборной точки (рис.3, рис.4, рис.5). Согласно «Инструкции по профилактике и борьбе с легионеллезом», амортизатор гидравлического удара должен быть установлен таким образом, чтобы не создавать мест скопления воды, в которых она может застаиваться. Устройство не требует технического обслуживания.
Конструкция и материалы амортизатора гидроудара ROHO R1250-050 PN50 1/2":
- Корпус хромированный латунь EN12165-CW617N
- Поршень латунь EN12165-CW602N (DZR)
- Пружина гальванизированная сталь EN 10270-1 SM
- Уплотнительные кольца EPDM Perox
Характеристики амортизатора гидроудара ROHO R1250-050 PN50 1/2":
- Статическое рабочее давление - 1÷10 бар
- Рекомендуемое статическое давление – 3 бара
- Максимальное давление гидроудара – 50 бар
- Максимальная температура (TS) - 90°C
- Совместимые жидкости – вода
