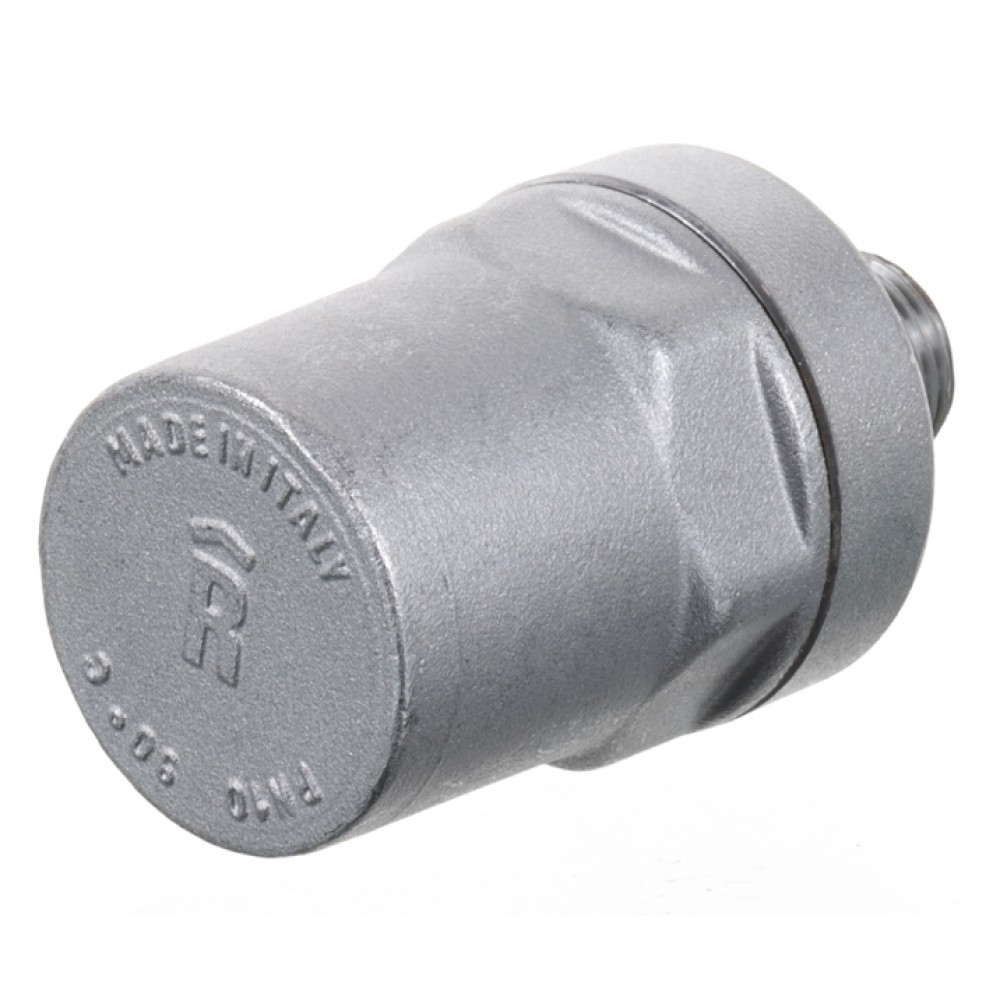

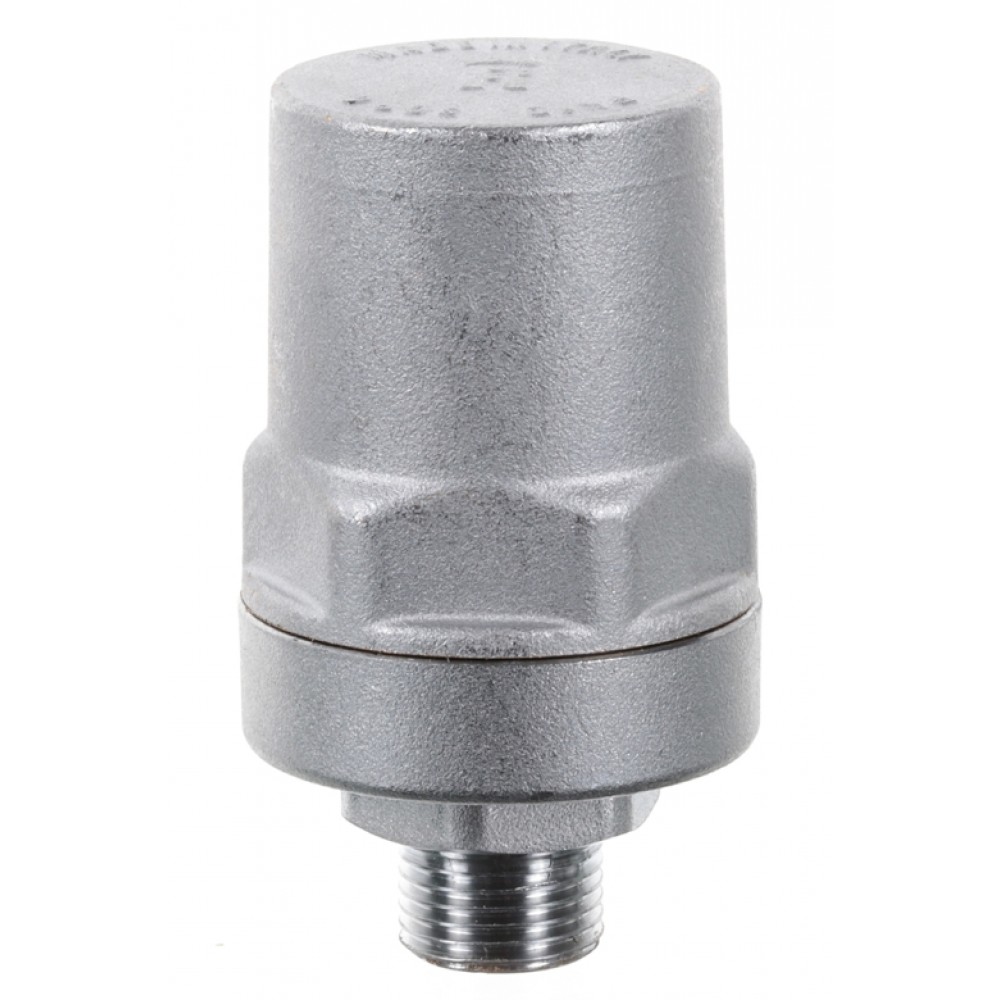

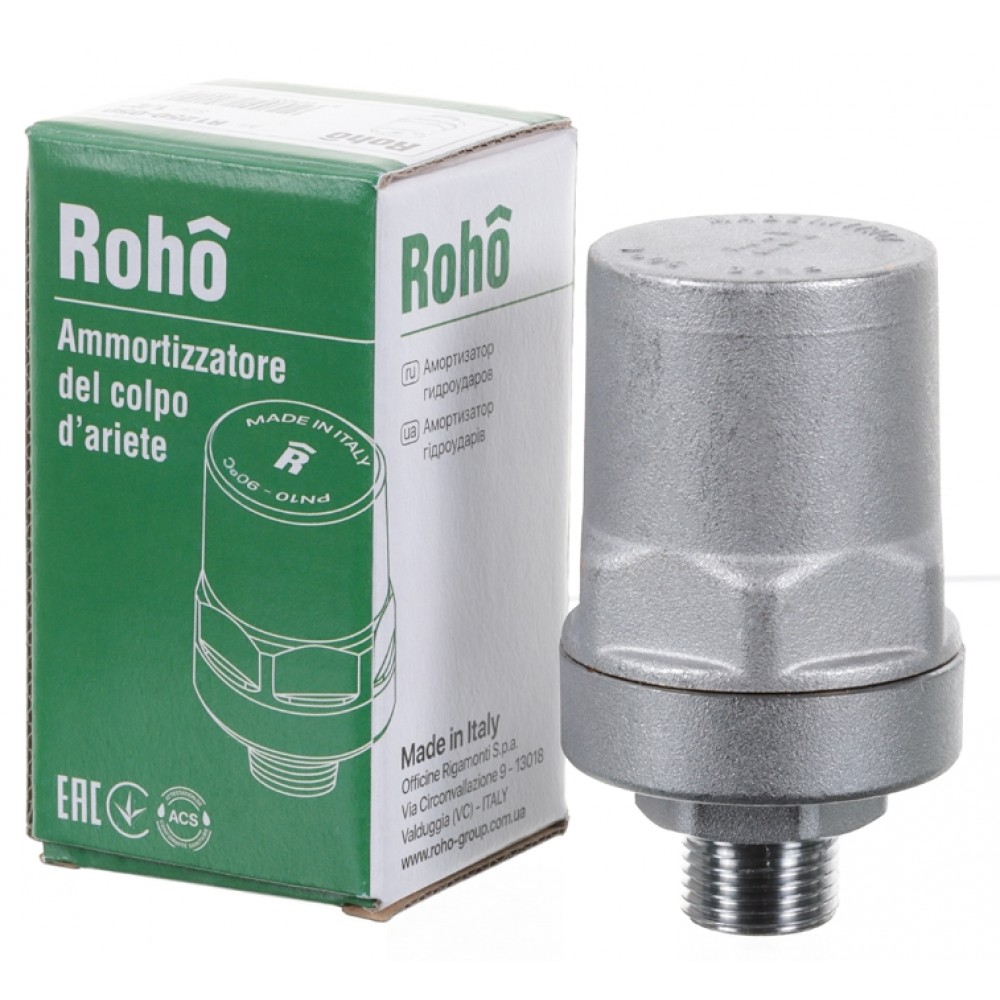

Амортизатор гідроударів ROHO R1250-050 PN50 1/2"
Амортизатор гідроударів ROHO R1250-050 PN50 1/2” розроблений і призначений для пом’якшення наслідків гідроудару, утворюється в закритому трубопроводі, коли швидкість рідини різко змінюється, проявляючись у швидкій послідовності зростання і падіння тиску, що створює нестабільність, шуми в трубопроводі і може привести до пошкодження підключених до них пристроїв і обладнання. Країна виробник Італія (завод Officine Rigamonti S.p.a.).
Амортизатор гідравлічного удару ROHO R1250-050 повинен бути встановлений в безпосередній близькості від пристроїв, що можуть викликати це явище, наприклад: кульові крани, електромагнітні клапани, змішувачі та інші компоненти системи, призначені для перекриття потоку води в трубопроводі. Пристрій розроблений, виготовлений та випробуваний відповідно до робочого листа KIWA BRL K632/03. Використання амортизатора гідроудару запропоновано системою UNI 9182 “Системи подачі та розподілу гарячої та холодної води. Проектування, встановлення та тестування”.
Вимоги щодо встановлення та обслуговування амортизатора гідроударів ROHO R1250-050
Задля отримання максимальної продуктивності пристрою необхідно враховувати наступне:
- На вході у водопровідну систему необхідно встановити редуктори тиску, рекомендований діапазон регулювання яких має бути між 2,5 і 4 бар.
- У разі монтажу нової трубопровідної системи, забезпечити правильне визначення розмірів труб, зводячи до мінімуму швидкість потоку.
- Промити трубопровід для видалення домішок, що можуть призвести до пошкодження пристрою та анулювати гарантію виробника.
- Переконатися, що вхідний тиск і температура – в межах допустимих діапазонів.
- Для герметизації з’єднання рекомендується використовувати ущільнюючий матеріал для гідравлічних систем (з PTFE або еквівалентного матеріалу).
Амортизатор повинен бути встановлений на трубопровідній системі біля тих пристроїв, що можуть привести до виникнення явища «гідравлічного удара», що б якомога швидше нейтралізувати ударну хвилю. Пристрій повинен бути встановлено тільки вгору у вертикальному положенні або горизонтально. Не рекомендується монтаж в перевернутому положенні (мал.1). Пристрій може бути встановлено, наприклад, на розподільних колекторах холодної і гарячої води, що живлять кінцеві точки споживання (мал.2) або біля кожної водорозбірної точки (мал.3, мал.4, мал.5). Відповідно до «Інструкції з профілактики та боротьби з легіонельозом» амортизатор гідравлічного удару повинен бути встановлений таким чином, щоб не створювати місць скупчення води, в яких вона може застоюватися. Пристрій не вимагає технічного обслуговування.

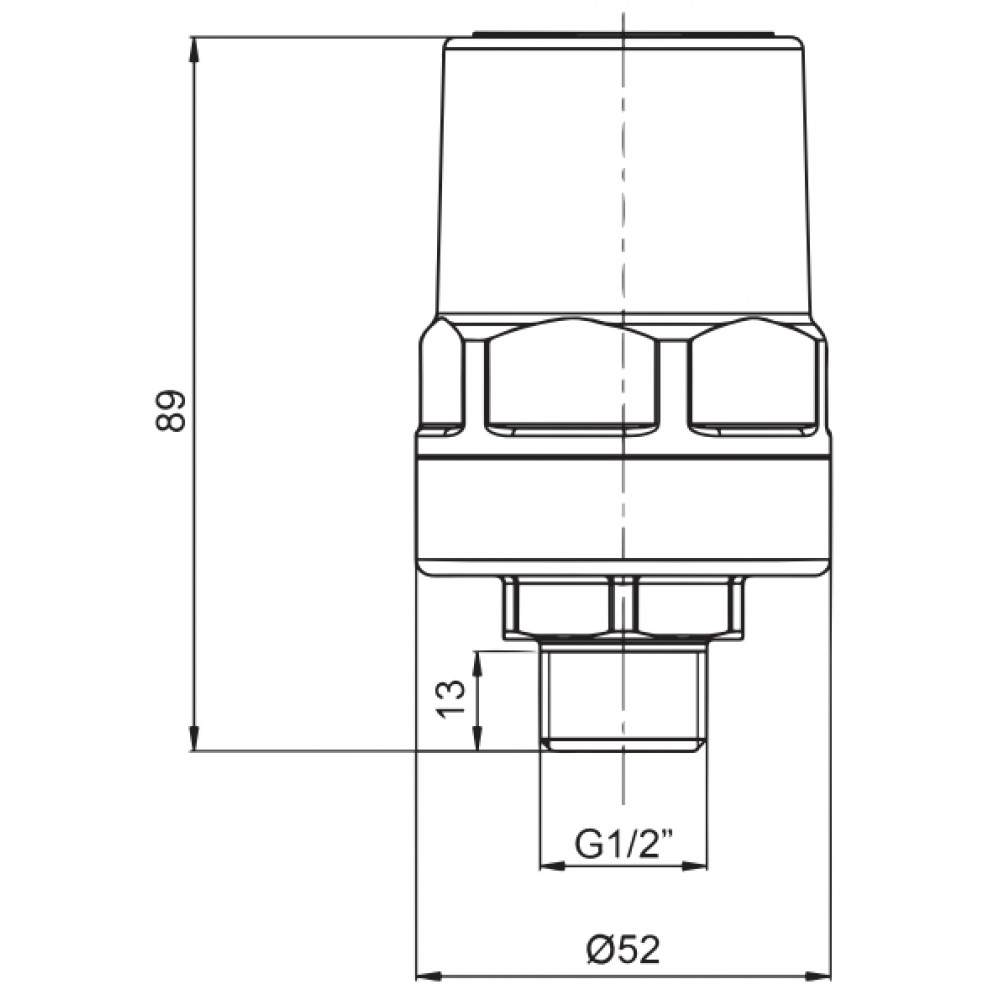

Конструкція і матеріали амортизатора гідроудару ROHO R1250-050 PN50 1/2":
- Корпус хромована латунь EN12165-CW617N
- Поршень латунь EN12165-CW602N (DZR)
- Пружина гальванізована сталь EN 10270-1 SM
- Ущільнювальні кільця EPDM Perox
Характеристики амортизатора гідроудару ROHO R1250-050 PN50 1/2":
- Статичний робочий тиск - 1÷10 бар
- Рекомендований статичний тиск - 3 бара
- Максимальний тиск гідроудару - 50 бар
- Максимально допустима температура (TS) - 90°C
- Сумісні рідини - вода
